Адаптер колодезный "АК"

Адаптер колодезный «АК» обеспечивает ввод напорной магистрали и электрокабеля в колодец через бетонное кольцо, быстрое и удобное подсоединение насоса к напорной магистрали.

• Максимальное давление 10 бар.
• Присоединительный размер 1”.
• Температура перекачиваемой воды: от +1°С до +40°С.
• Применяется с бетонными кольцами с внутренним диаметром от 900 до 1100 мм и толщиной стенки от 75 до 90 мм.
• Диаметр подсоединяемой напорной трубы – 32 мм, трубы для кабеля 20 мм.
• Резьба для подсоединения к быстросъемному ползуну – G1-В внутренняя.
• Диаметр электрокабеля от 6 до 12 мм.
• Максимальный груз подвеса 120 кг.

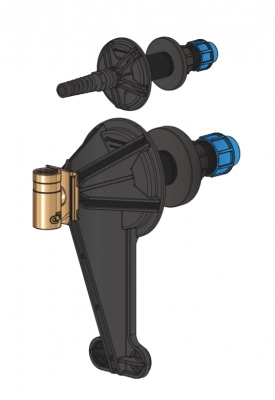

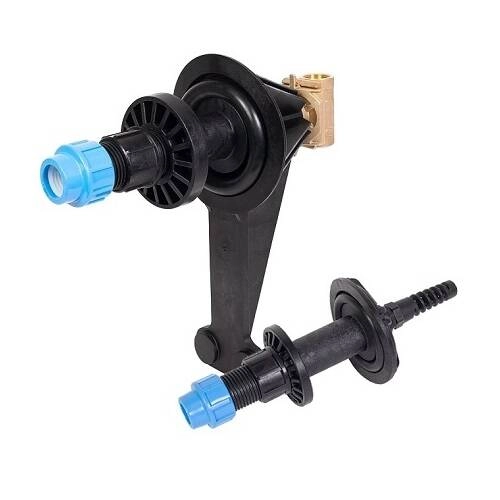

Конструкция адаптера обеспечивает удобство ввода напорной магистрали и электрокабеля в колодец через бетонное кольцо.

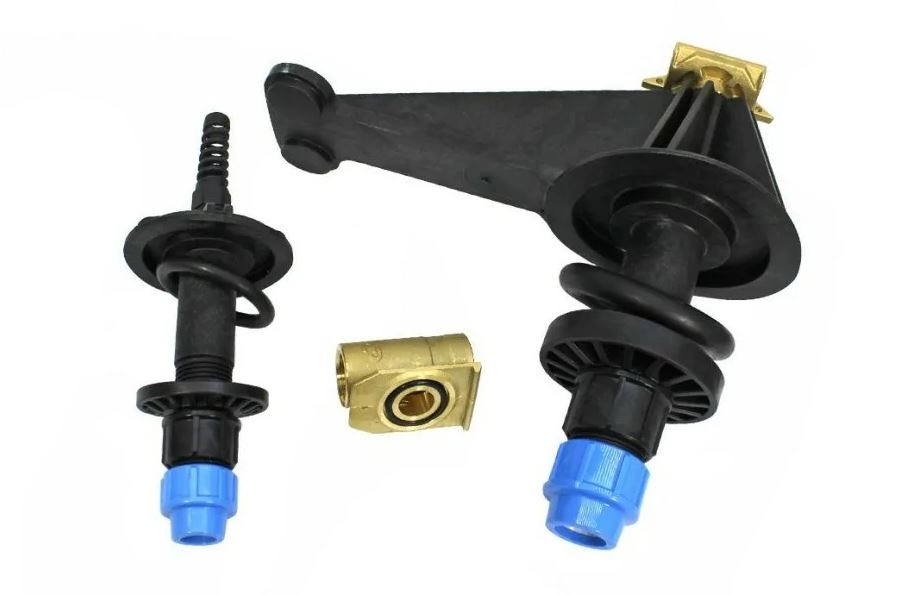

Через радиальные отверстия в бетонном кольце изнутри устанавливаются кронштейн ввода напорной магистрали и кронштейн ввода кабеля с уплотнительными кольцами. С наружной стороны устанавливаются шайбы и фиксируются гайками.
Основной кронштейн содержит с наружной стороны встроенный компрессионный фитинг для подсоединения напорной трубы диаметром 32 мм, состоящий из гайки, цанги, стопорного кольца, уплотнительного кольца. С внутренней стороны он содержит основание для установки быстросъемного ползуна, к которому подключается подающая труба электронасоса. Основание содержит уплотнительное кольцо для герметичного соединения с основным кронштейном, ползун содержит уплотнительное кольцо для герметичного соединения с основанием. На ползуне выполнены внутренние резьбы Gl-В, нижняя резьба для подсоединения подающей трубы от насоса, а верхняя для технологической трубы для монтажа ползуна.
Второй кронштейн содержит с наружной стороны встроенный компрессионный фитинг для подсоединения трубы диаметром 20 мм для кабеля, состоящий из гайки, цанги, стопорного кольца, уплотнительного кольца. С внутренней стороны кронштейн содержит гермоввод для электрокабеля с наружным диаметром оболочки от 6 до 12 мм

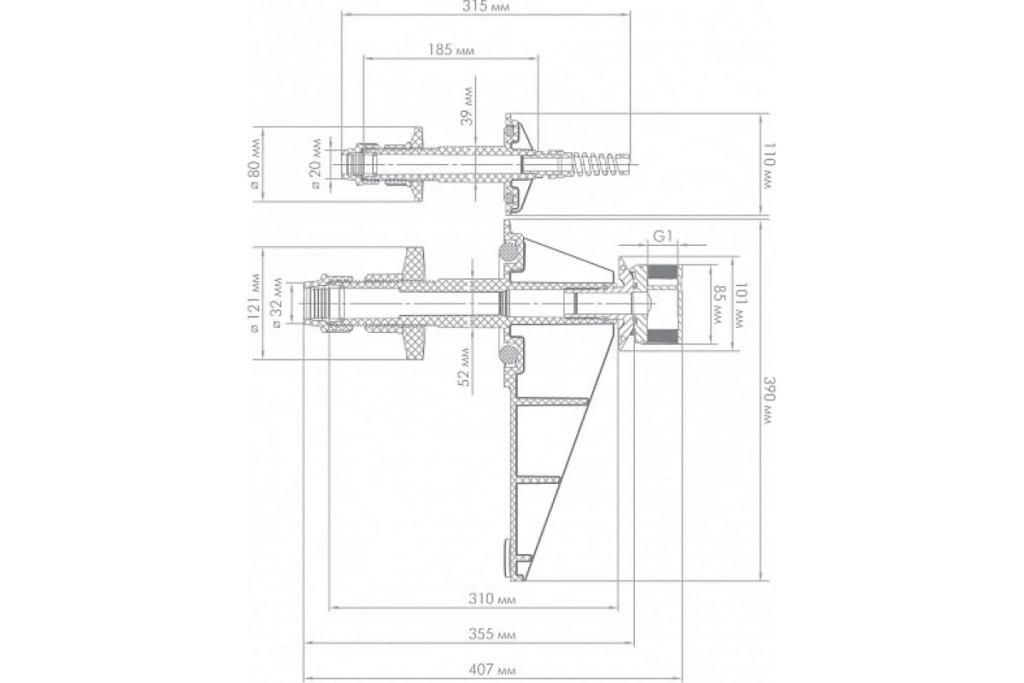

Размер отверстия в бетонном кольце должен быть:

• для Основного кронштейна - 55-60 мм;
• для Второго кронштейна (12) - 40-45 мм.
