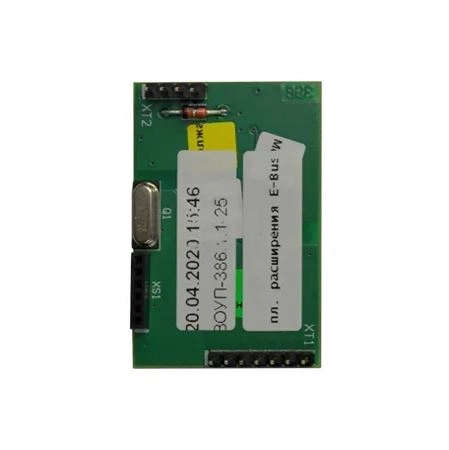

E-BUS 748 Плата цифровой шины
Артикул:
ML00004512
Для подключения автоматического регулятора ZONT Climatic к отопительным котлам Valliant и Protherm, поддерживающих управление по цифровому интерфейсу E-BUS
Управление котлом по цифровой шине обеспечивает:
- штатную работу функции модуляции мощности котла,
- контроль рабочих параметров котла,
- изменение установок температуры отопления и ГВС
- индикацию аварий и ошибок.
Управление котлом по цифровой шине обеспечивает:
- штатную работу функции модуляции мощности котла,
- контроль рабочих параметров котла,
- изменение установок температуры отопления и ГВС
- индикацию аварий и ошибок.
Подробнее
4 300 ₽/шт
в наличии (2)
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Особенности управления газовым котлом по информационной шине E-BUS
При управлении по цифровой информационной шине Регулятор не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям в каждом регулируемом контуре системы отопления. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.
При обмене данными между котлом и Регулятором по цифровой шине становятся доступными для считывания и отображения рабочие параметры котла. Таким образом обеспечивается автоматический контроль его технического состояния и индикация аварий и кодов ошибок.
Автоматический регулятор ZONT Climatic, при управлении котлом по цифровой шине обеспечивает плавное регулирование температуры теплоносителя за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.
Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальные значения для температуры теплоносителя и уровня модуляции.
Варианты управления:
Цифровое управление по воздуху с ПИД регулированием температуры теплоносителя
Контролируется датчик температуры воздуха, установленный в помещении, и если его показания отличаются от целевой температуры, заданной действующим режимом отопления, то ПИД алгоритм вычисляет значение температуры теплоносителя, которая потребуется для компенсации. Регулятор передает это расчетное значение по цифровой шине в котел.
Цифровое управление по температуре воздуха на улице без контроля температуры в помещении
По температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания комфортной температуры в помещении равной 20 °С. Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине.
Если значение целевой температуры воздуха в помещении, заданное действующим режимом отопления, отличается от 20 °С, то кривая ПЗА автоматически сдвигается и определяет температуру ТН для этого значения.
Цифровое управление по температуре воздуха на улице с контролем температуры в помещении
Контролируется датчик температуры воздуха, установленный в помещении. По температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания температуры в помещении в соответствии с заданной действующим режимом отопления.
Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине
Регулирование при таком варианте управления зависит сразу от двух параметров — показаний датчика воздуха в помещении и показаний датчика уличной температуры. Поэтому значение температуры ТН вычисляется с учетом ПИД регулирования, и ограничивается значением, определенным по кривой ПЗА.
Цифровое управление по фиксированной температуре теплоносителя
Регулятор контролирует штатный датчик температуры ТН котла и передает в котел фиксированную целевую температуру, заданную действующим режимом отопления.
Технические характеристики:
При управлении по цифровой информационной шине Регулятор не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям в каждом регулируемом контуре системы отопления. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.
При обмене данными между котлом и Регулятором по цифровой шине становятся доступными для считывания и отображения рабочие параметры котла. Таким образом обеспечивается автоматический контроль его технического состояния и индикация аварий и кодов ошибок.
Автоматический регулятор ZONT Climatic, при управлении котлом по цифровой шине обеспечивает плавное регулирование температуры теплоносителя за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.
Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальные значения для температуры теплоносителя и уровня модуляции.
Варианты управления:
Цифровое управление по воздуху с ПИД регулированием температуры теплоносителя
Контролируется датчик температуры воздуха, установленный в помещении, и если его показания отличаются от целевой температуры, заданной действующим режимом отопления, то ПИД алгоритм вычисляет значение температуры теплоносителя, которая потребуется для компенсации. Регулятор передает это расчетное значение по цифровой шине в котел.
Цифровое управление по температуре воздуха на улице без контроля температуры в помещении
По температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания комфортной температуры в помещении равной 20 °С. Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине.
Если значение целевой температуры воздуха в помещении, заданное действующим режимом отопления, отличается от 20 °С, то кривая ПЗА автоматически сдвигается и определяет температуру ТН для этого значения.
Цифровое управление по температуре воздуха на улице с контролем температуры в помещении
Контролируется датчик температуры воздуха, установленный в помещении. По температуре воздуха на улице вычисляется необходимая температура ТН, достаточная для поддержания температуры в помещении в соответствии с заданной действующим режимом отопления.
Зависимость температуры ТН от уличной температуры описывается кривой ПЗА, которая определяет расчетное значение, передаваемое регулятором в котел по цифровой шине
Регулирование при таком варианте управления зависит сразу от двух параметров — показаний датчика воздуха в помещении и показаний датчика уличной температуры. Поэтому значение температуры ТН вычисляется с учетом ПИД регулирования, и ограничивается значением, определенным по кривой ПЗА.
Цифровое управление по фиксированной температуре теплоносителя
Регулятор контролирует штатный датчик температуры ТН котла и передает в котел фиксированную целевую температуру, заданную действующим режимом отопления.
Технические характеристики:
- Поддерживаемый интерфейс EE: E-BUS
- Температурный диапазон работы: от -25 до +50 °С
- Срок службы: 5 лет
- Габаритные размеры: 48 х 32 х 10
- Масса, не более: 0,05 кг
Характеристики
|
Тип
|
Плата цифровой шины |
|
Модель
|
E-BUS 748 |
