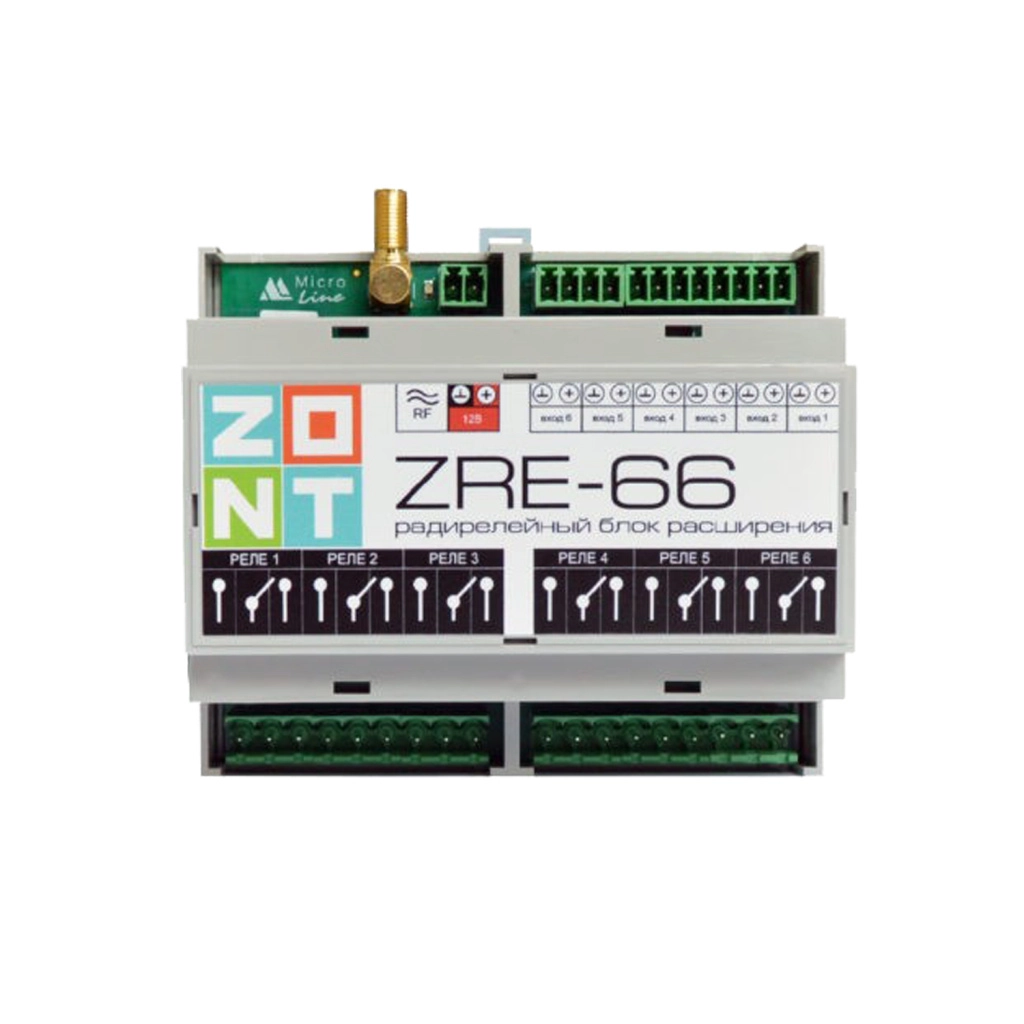

ZONT Радиореле расширения ZRE66 (766-)

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров H5000+ PRO.V2, H2000+ PRO.V2, H1000+ PRO.V2, H1500+ PRO и H1500+ PRO.V2 применяется радиорелейный блок расширения ZONT ZRE-66. Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

6 аналоговых входов

Каждый из входов может быть использован как аналоговый вход для контроля NTC датчиков, аналоговых датчиков или сигналов различного назначения.

6 релейных выходов

Радиорелейный блок расширения ZRE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

Функциональные возможности:

Радиорелейный блок расширения ZONT ZRE-66 настраивается совместно с основным контроллером. Радиоканал основного контроллера осуществляет радиомодуль ZONT. При правильном подключении блок определится в настройках основного контроллера, при этом отобразится серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию. Предварительной настройки устройства не требуется.

Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.

Совместимость с устройствами

• ZONT H5000+ PRO.V2

• ZONT H2000+ PRO.V2

• ZONT H1000+ PRO.V2

• ZONT H1500+ PRO

• ZONT H1500+ PRO.V2

• ZONT H2000+ PRO (снят с производства)

• ZONT H1000+ PRO (снят с производства)

• ZONT C2000+ (снят с производства)

• ZONT H2000+ (снят с производства)

Входы/выходы

• 6 релейных выходов

• 6 аналоговых входов

Особенности подключения

• беспроводное подключение к контроллеру по защищенному радиоканалу на частоте 868 МГц

• для подключения требуется радиомодуль ZONT (приобретается отдельно)

  Качество радиосигнала можно оценить по состоянию индикатора на корпусе блока расширения:

• три длинные вспышки – отличный Уровень радиосигнала

• две длинные вспышки – хороший Уровень радиосигнала

• одна длинная вспышка – удовлетворительный Уровень радиосигнала

• одна короткая вспышка – связь отсутствует

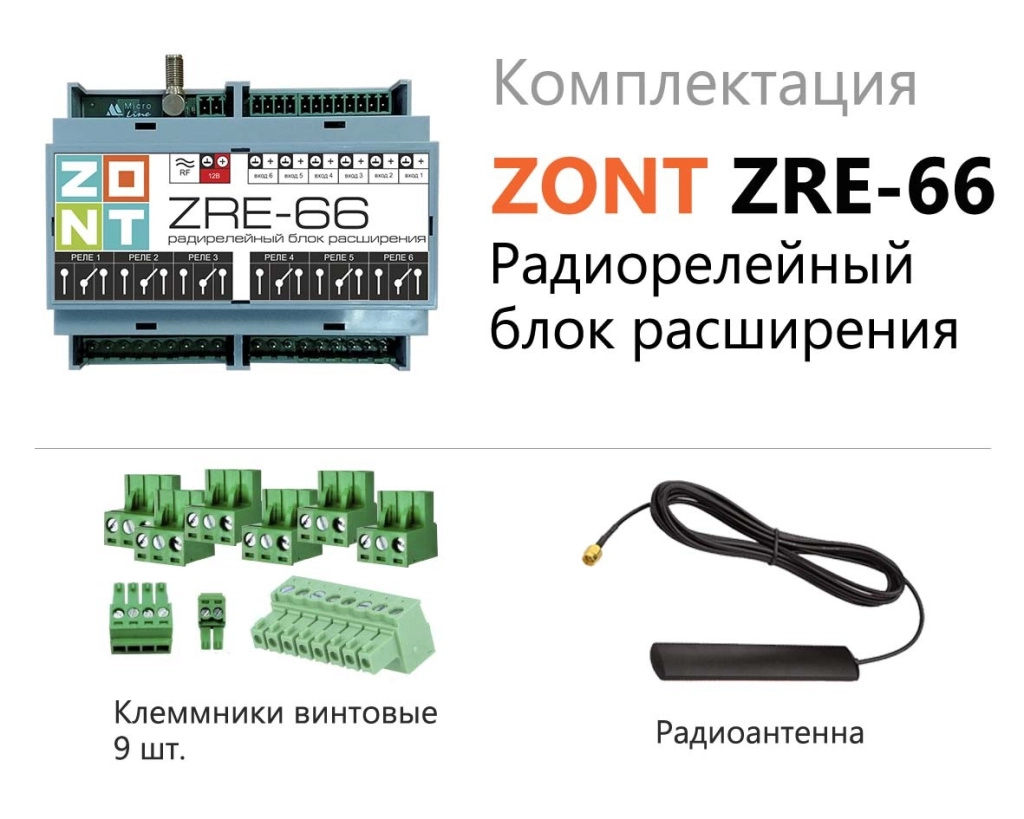

При необходимости улучшения радиосвязи рекомендуем использовать внешнюю антенну из комплекта поставки.

Технические характеристики: Напряжение питания

• Основное 10-28 В  от источника постоянного тока

• Резервное опционально от внешнего АКБ 12V / 7 А/h

Аналоговые Входы 6 шт.

• Входное напряжение 0-30 В

• Дискретность при измерении температуры датчиком NTC — 12 бит

• Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В

• Погрешность 2%

• Подтяжка к цепи +3,3V через резистор 100 Ком

Релейные выходы 6 шт.

• Номинальный ток коммутации 7А (при резистивной нагрузке)

• Коммутируемое напряжение DC (макс) 30 В

• Коммутируемое напряжение AC (пиковое) 240 В

• Максимальный ток коммутации – 3 А

Подключаемые датчики до 20 шт.

• аналоговые

• NTC

Рабочий интервал окружающих температур: От минус 25 до плюс 70 °СГабаритные размеры, мм: 105 х 91 х 58Корпус, крепление: D6MG, пластиковый, с креплением на DIN-рейку
