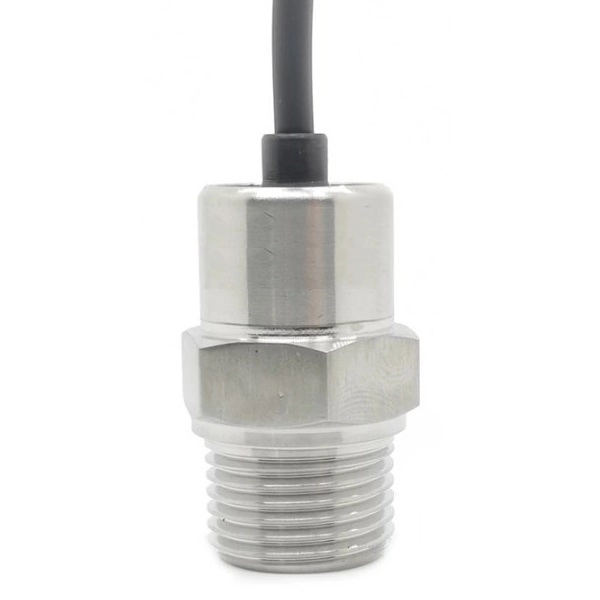

Датчик давления MLD-10.6 (аналог MLD-06, MLD-10, MLD-10.01, HK1100, HK3022)

Датчик давления MLD-10.6 на 12 бар (аналог MLD-06, MLD-10, MLD-10.01, HK1100, HK3022), резьба G1/2  с модулем понижения питания и аналоговым выходом 0.5-4.5 В обеспечивает высокую точность и стабильность измерений. Диапазон питающих напряжений составляет от 5 до 28 вольт, что позволяет использовать датчик в различных системах и устройствах. Благодаря своей компактности и прочности, датчик легко интегрируется в оборудование и может работать в различных условиях эксплуатации. Этот датчик широко используется в промышленных и бытовых устройствах, где требуется контроль давления жидкости или газа.

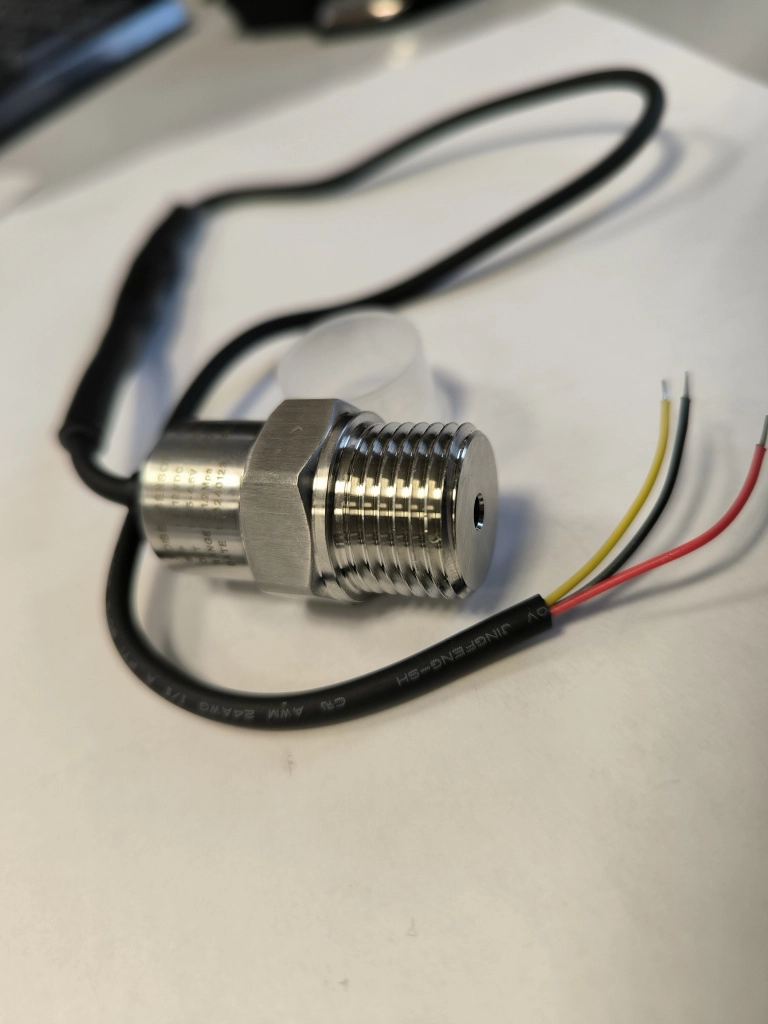

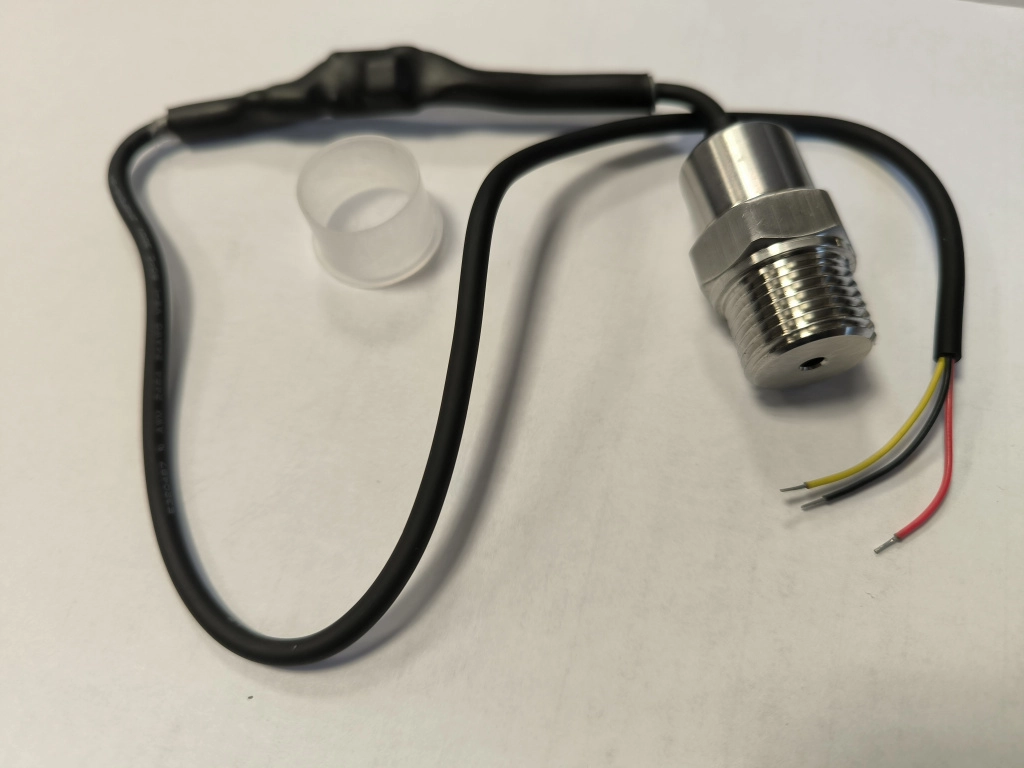

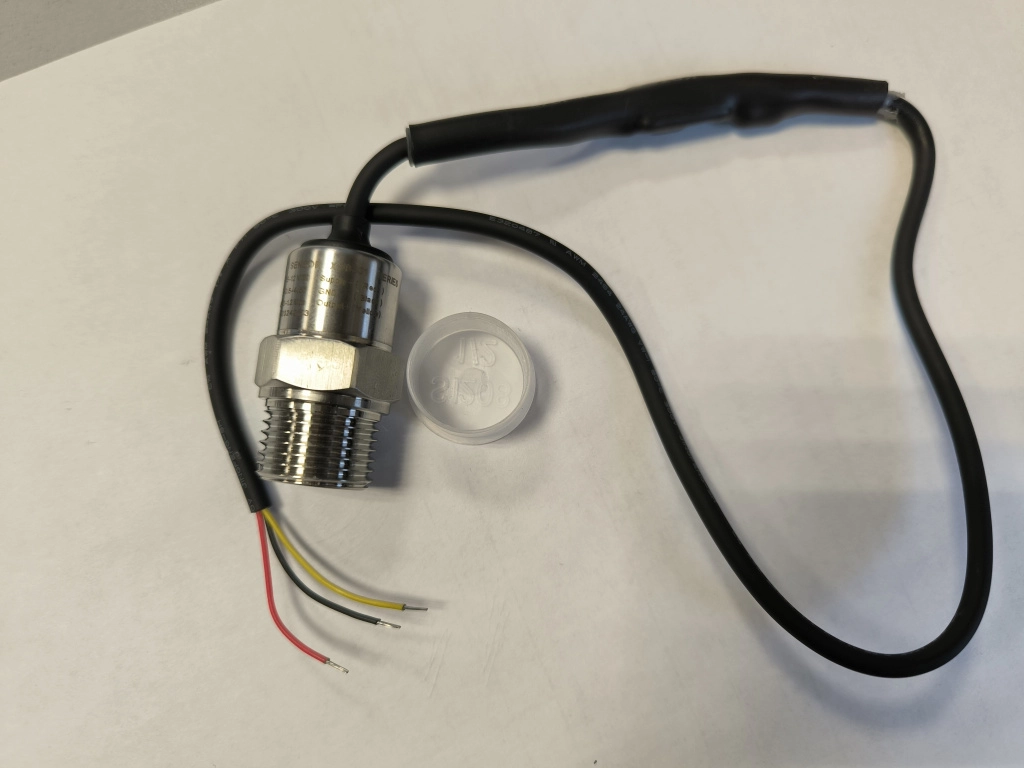

При конструировании данного изделия за основу взят стандартный промышленный датчик с диапазоном питающего напряжения 5-12 В (что и указано на его корпусе). В таком виде его применение ограничивается возможностями головного устройства. Например: если питающее напряжение головного устройства + 24 В, то возникает необходимость установки дополнительного блока питания с выходным напряжением 5...12 В, а это вызывает удорожание и усложнение всей системы. Что бы расширить возможности его применения (для удобства монтажа и эксплуатации, а также для снижения затрат пользователя) на производственном участке компании ООО "ГРИНТЭК СПб" налажен процесс установки в цепь питания датчика понижающего преобразователя (устанавливается на питающем проводнике под клеевой термоусадкой). Максимальное входное напряжение данного преобразователя до +30 В, стабилизированное выходное напряжение +5 В (идеально для данного датчика). Таким образом, для стабильной эксплуатации пользователь может подать на вход данного изделия от +5 до +28 В (2 В оставим на технический запас), в зависимости от  того, каким блоком питания он располагает (любой из: +5 В, +12 В или +24 В).
Кроме того, в цепь питания добавлен диод для защиты от ошибочного подключения полюсов питания (ошибочная переполюсовка)

• Температура жидкости: -40*С ... +105*С

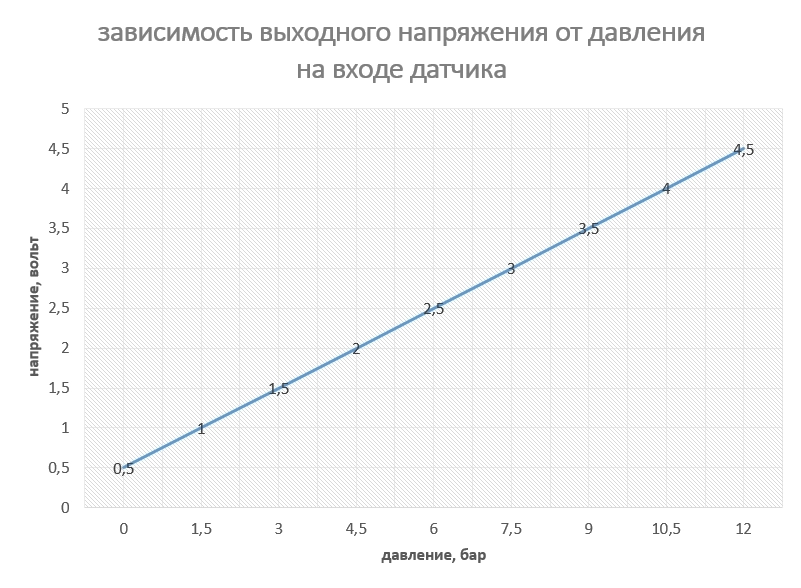

Благодаря аналоговому выходу 0.5-4.5В, датчик обеспечивает плавное и линейное преобразование измеренного давления в электрический сигнал. Это позволяет использовать его с различными устройствами, включая микроконтроллеры, регуляторы и системы сбора данных.

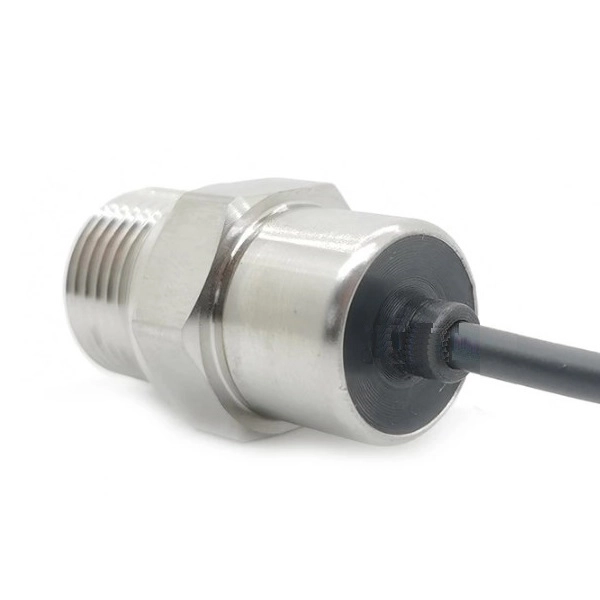

Датчик давления 12 бар имеет компактный размер и легко интегрируется в различные системы. Корпус датчика изготовлен из прочных материалов (нержавеющая сталь), обеспечивающих его надежность и долговечность. Важным преимуществом является его способность работать в широком диапазоне температур и устойчивость к вибрации, что делает его идеальным для использования в жестких условиях.

Точность датчика составляет ±2% от полной шкалы, что гарантирует высокую степень надежности и стабильности показаний, но просим понимать, что в первую очередь точность измерений зависит от АЦП устройства проводящего измерение! Уровни напряжений нижнего и верхнего пределов давления имеют некоторый разброс, желательно применение таблицы пересчета. Данный датчик может использоваться в различных отраслях промышленности, таких как автомобильная, нефтегазовая, пищевая и многих других. Данный датчик может использоваться в различных отраслях промышленности, таких как автомобильная, нефтегазовая, пищевая и многих других.

Совместим с:

• отопительными термостатами ZONT SMART NEW, ZONT H-1V NEW;
• отопительными контроллерами ZONT SMART 2.0, ZONT H-1V.02, BAXI Connect+;
• универсальными контроллерами ZONT H700+ PRO, H1000+ PRO, H1000+ PRO.V2, H1500+ PRO, H2000+ PRO, H1000+, H2000+.

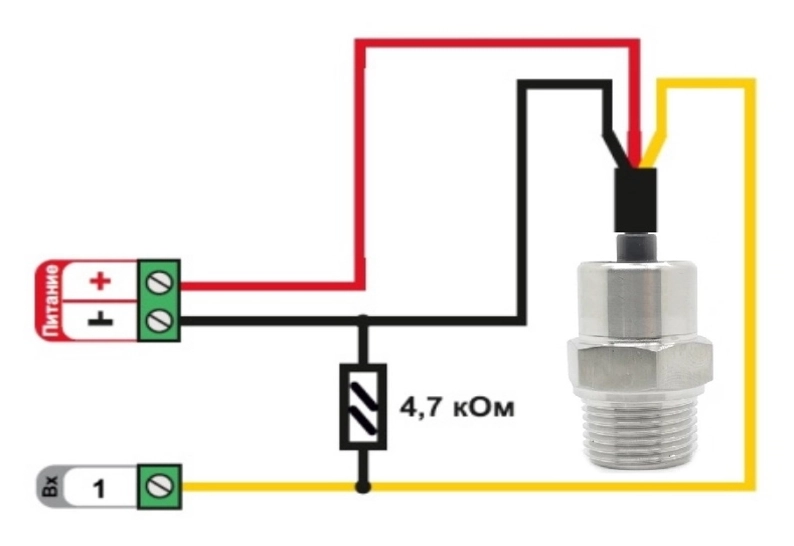

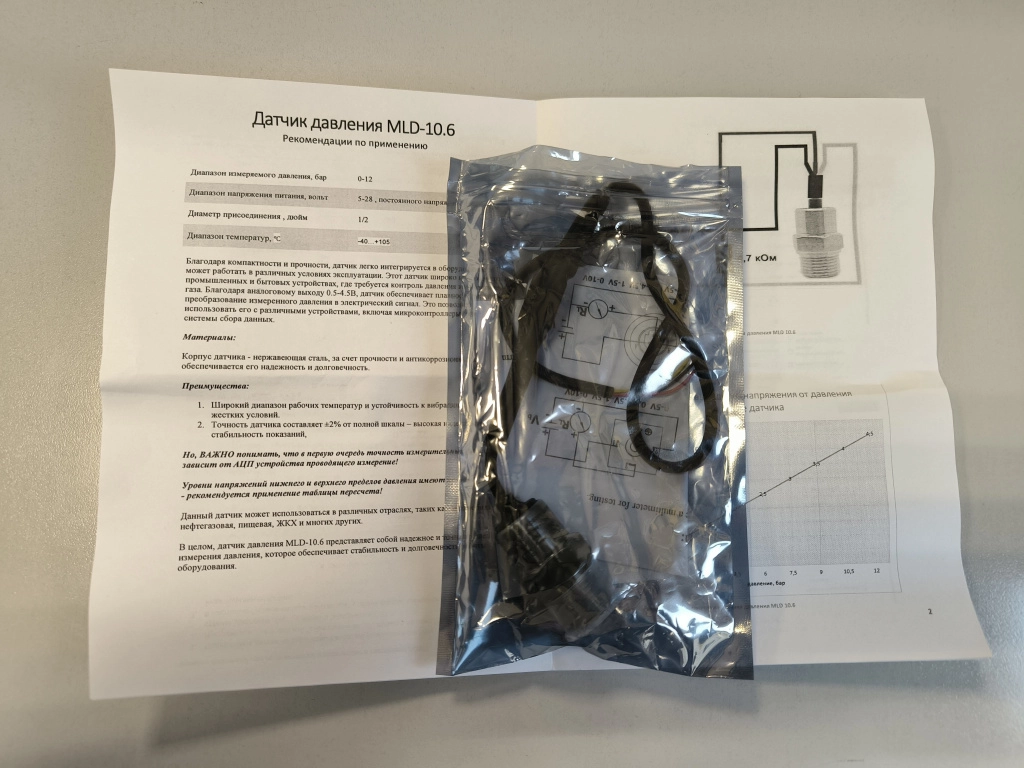

Для помощи при подключении к приборам ZONT и настройке данного датчика опытными инженерами разработана специальная инструкция (скачивайте по кнопке "инструкция").

В целом, датчик давления MLD-10.6 представляет собой надежное и точное решение для измерения давления, которое обеспечивает стабильность и долговечность работы оборудования.
