Краткое руководство по началу работы с Modbus Poll

Обзор

Modbus Poll использует многооконный пользовательский интерфейс. Это означает, что вы можете одновременно открыть несколько окон, отображающих разные области данных или данные от разных идентификаторов ведомых устройств. В ячейки псевдонимов можно вводить любой текст.

В любом диалоговом окне вы можете нажать клавишу F1 для получения дополнительной справки по конкретной теме.

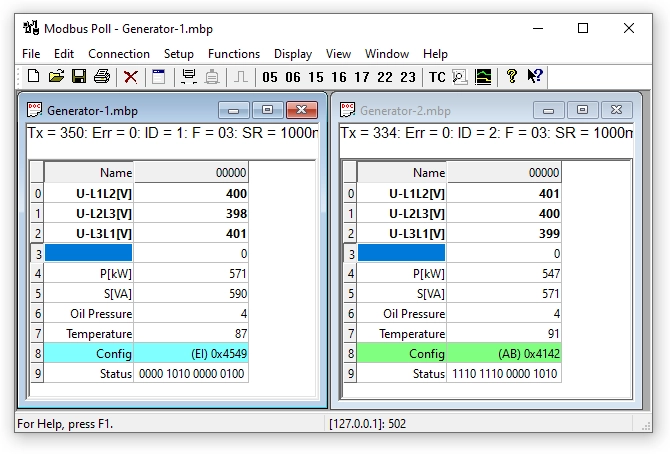

На этом рисунке показаны два открытых окна: одно считывает 10 регистров с идентификатором 1, адрес 0, а другое считывает 10 регистров с идентификатором 2.

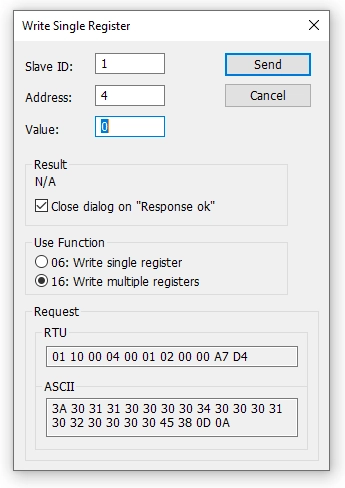

Если ваше ведомое устройство позволяет изменять значение регистра хранения, то вам нужно дважды щелкнуть ячейку или просто начать вводить новое значение в ячейку. После этого отобразится диалоговое окно редактирования.

Измените определение чтения/записи.

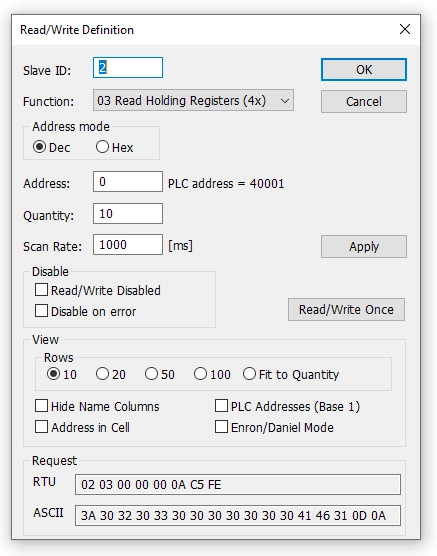

Чтобы изменить параметры чтения/записи окна, нажмите клавишу F8 или выберите пункт «Параметры чтения/записи» в меню «Настройка».

Здесь вы определяете, какие данные отображать в окне. Эта настройка показывает, как считывать данные из 10 регистров хранения, начиная с адреса 0. В некоторых описаниях протоколов используется адрес 40001. Обратите внимание, что Modbus Poll использует адреса Modbus, отсчет которых всегда начинается с 0.

Как установить связь

Если соединение еще не установлено, данные для отображения отсутствуют. Для этого нажмите F3 или выберите «Подключиться» в меню подключения. Для получения более подробной справки нажмите F1.

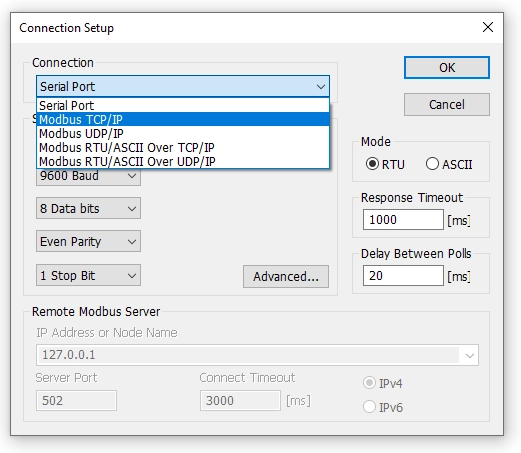

Данное соединение использует протокол Modbus TCP/IP. Доступны 5 различных типов подключения, однако только 2 из них являются стандартными подключениями Modbus: Последовательный порт Модбус TCP/IP Для последовательного соединения вам может понадобиться преобразователь USB в RS485 или RS232 в RS485.
