Подключение

Поддерживается в устройствах: H2000 PRO V2, H1000 PRO V2.

С версии прошивки 420.

MQTT в Zont работает через интерфейсы WIFI и Ethernet. Через мобильную сеть не работает.

Пример настройки адреса MQTT сервера:

mqtt://username:password@mqtt.eclipseprojects.io:1883

Адрес : mqtt.eclipseprojects.io

Порт: 1883

Имя пользователя: username

Пароль: password

Если имя пользователя и пароль не используются, то их можно не указывать:

mqtt://mqtt.eclipseprojects.io:1883

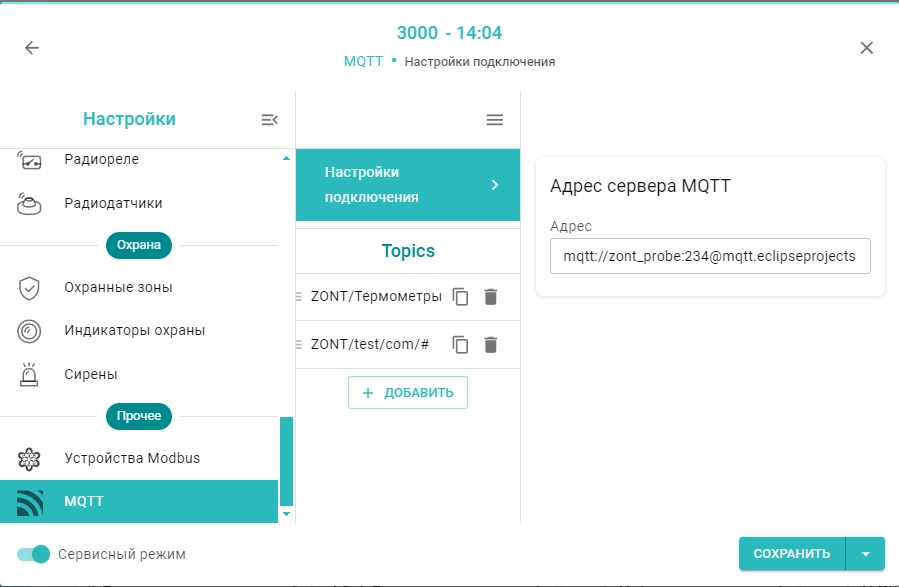

Вид интерфейса настройки адреса сервера:

Публикация данных.

Имя топика формируется из имени настройки топика/имя объекта.

Формат передаваемых данных

Датчик

{

“v”:12.3,

“A”:1

“u”:0

“trig”:0

}

v - значение (значение float)

a - доступность датчика (0-не доступен, 1-доступен)

u - единицы измерения (0-вольт 1-ком 2-бар 3-км/ч 4-об/мин 5-литр 6-литр/час 7-% 8-без единиц)

trig - признак срабатывания датчика (0 - норма, 1 - сработка)

Термодатчик

{

“t”:23.5,

“a”:1

}

t - температура по цельсию (значение float)

a - доступность датчика (0-не доступен, 1-доступен)

Радио термодатчик

{

“t”:23.5,

“a”:1,

“h”:85,

“b” - 100,

“r” - 78

“trig”:0

}

t - температура по цельсию (значение float)

a - доступность датчика (0-не доступен, 1-доступен)

h - влажность

b - напряжение батареи (вольты - значение float)

r - rssi уровень сигнала

trig - признак срабатывания датчика (0 - норма, 1 - сработка)

Отопительный контур

{

“s”:23.5,

“c”:1

“f”:0

“m”:”heat”

“m_id”: 4983

}

s - целевая температура

с - текущая температура

f - состоянии неисправности контура

m - режим работы контура (варианты: “heat” “cool” “off”)

m_id - id режима текущего отопления (если ==0 значит режим не применён, используется ручное управление)

Режим отопления

{

}

Реле

{

“s”:1

}

s - текущее состояние (0 - выкл, 1 - вкл)

Насос

{

“s”:1

}

s - текущее состояние (0 - выкл, 1 - вкл)

Смеситель

{

“s”:1

}

s - текущее состояние (0 - не активен, 1 - открытие, 2 - закрытие)

Пользовательские элементы управления

{

“s”:1,

“t”:”Включено”

}

s - текущее состояние (0 - не активен, 1 - активен, > 0 - значения для аналогового регулятора)

t - текстовое представление статуса (название из настроек для активного или неактивного состояния)

Для аналогового регулятора дополнительно передаются поля:

max        -        максимум

min        -        минимум

step        -        шаг

mul        -        множитель значения (если например 10 то все min max step s умноженные на 10)

Адаптер цифровой шины котла

{

“water”:45.6,

“dhw”:34.5,

“return”:30.4,

“modul”:99,

press:2.4,

state:1,

err:0

}

water - температура теплоносителя

dhw - температура ГВС

return - температура обратки

modul - уровень модуляции %

press - давление теплоносителя

state - состояние котла (0-выкл 1-работает 2-ошибка)

err - код ошибки

Охранная зона

{

“s:”0

“trig”:0

}

s - состояние охраны (0- выкл, 1 - вкл)

trig - признак срабатывания датчика (0 - норма, 1 - сработка)

Подписка

Для управления устройством в получаемом сообщении должен быть выбран объект которому предназначена команда.

Выбрать объект можно одним из трёх способов:

1. Заданием id объекта в поле данных сообщения.

{

“Id”:12345,

“cmd”: command

}

1. Заданием имени объекта в поле данных сообщения.

{

“name”: “Кнопка”,

“cmd”: command

}

1. Заданием имени объекта в поле имени topic.

Пример имени топика: ZONT/Дом/Управление/Кнопка

В настройках можно указать для подписки все подтопики топика обычным способом:

ZONT/Дом/Управление/#

Формат поля cmd для разных типов объектов

Автосоздание объектов (с версии проошивки 500)

Для этого используется в запросе опциональное поле type

{

“name”: “Кнопка”,

“cmd”: command,

“type”: 10

}

Обращение должно быть по имени (не по Id)

Если при этом такой объект отсутствует, то будет создан объект с таким типом и именем, с настройками по умолчанию.

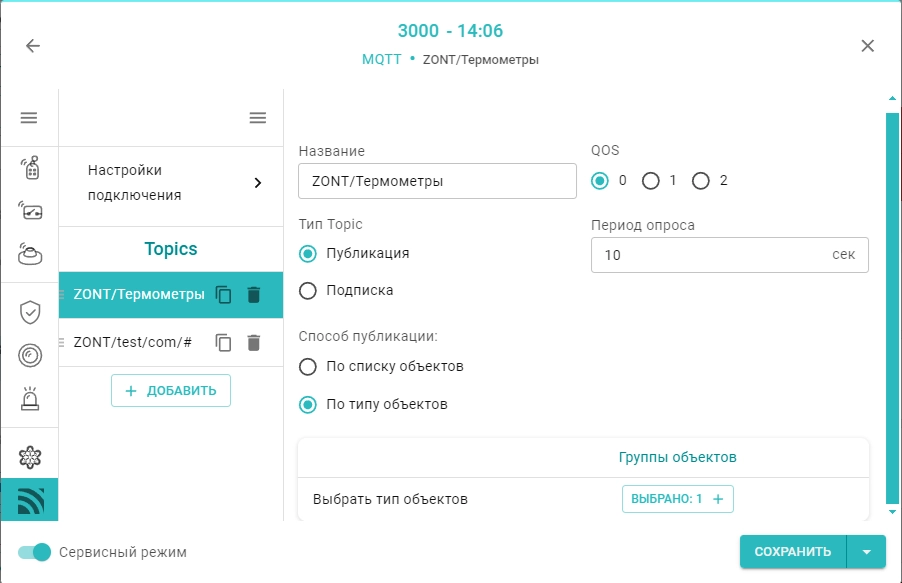

Вид интерфейса настройки топиков

Интеграция с Home Assistant

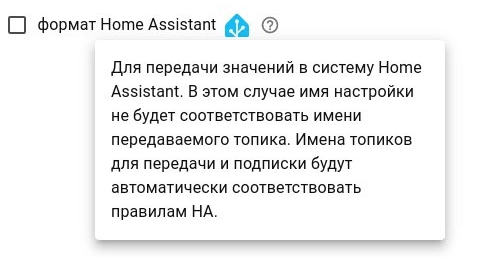

В настройках топика галочка - формат Home Assistant.

При использовании этой опции соответствующие элементы из ZONT автоматически отобразятся и синхронизируются с интерфейсом Home Assistant.

Список поддерживаемых типов объектов

Примечания

В именах топиков допускается использование русских и английских букв, цифр, пробелов и других стандартных ASCII символов.

Не допускается использование нестандартных символов (например символа градусов ° ), в этом случае соединение с брокером может быть разорвано.

Решения для Home Assistant (примеры)

Пример трансляции значения датчика из HA в ZONT

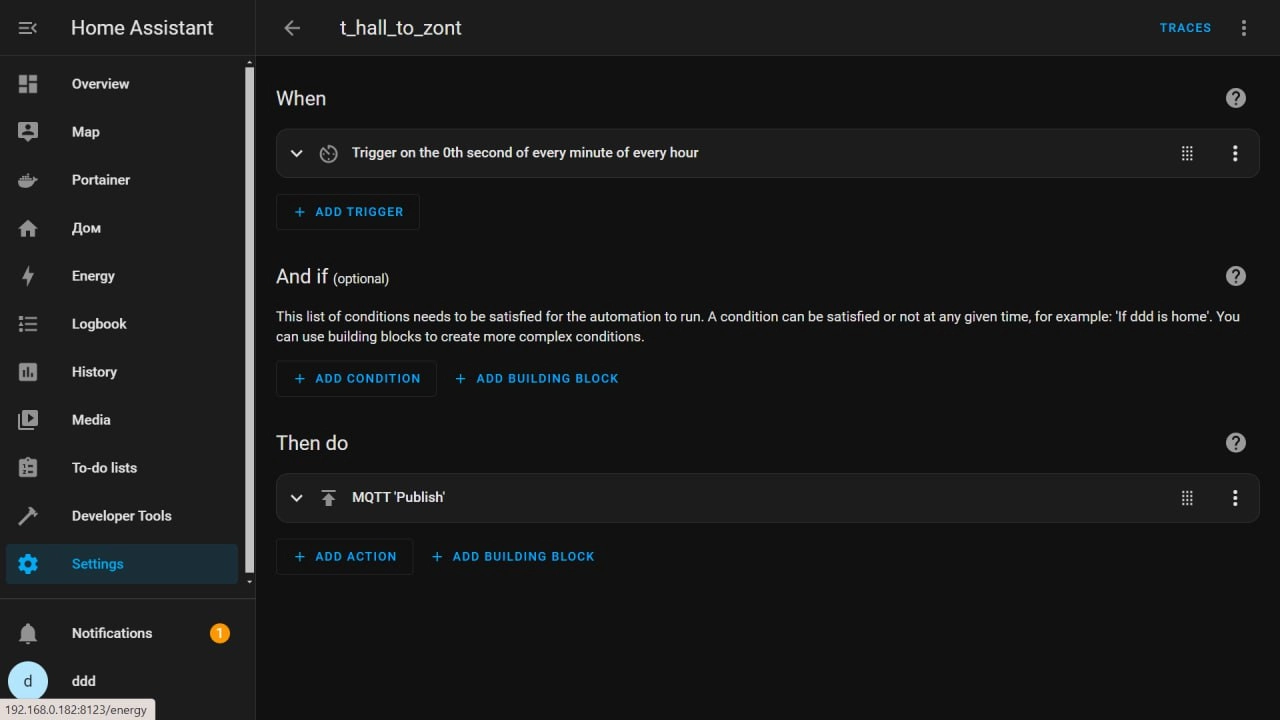

Создается автоматизация  - Настройки - Автоматизация и сцены - Создать-

Условие на которое будет срабатывать отправка в топик

Шаблон значения:

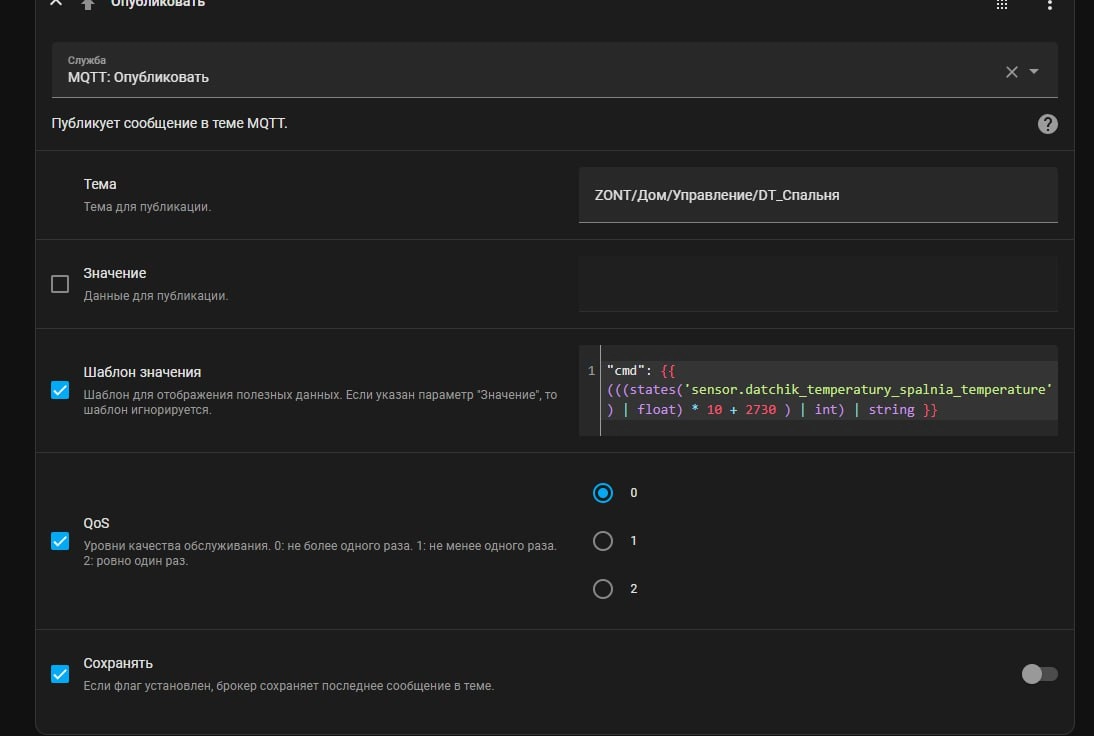

"cmd": {{ 1  (states('sensor.datchik_temperatury_spalnia_temperature'))  | string }}

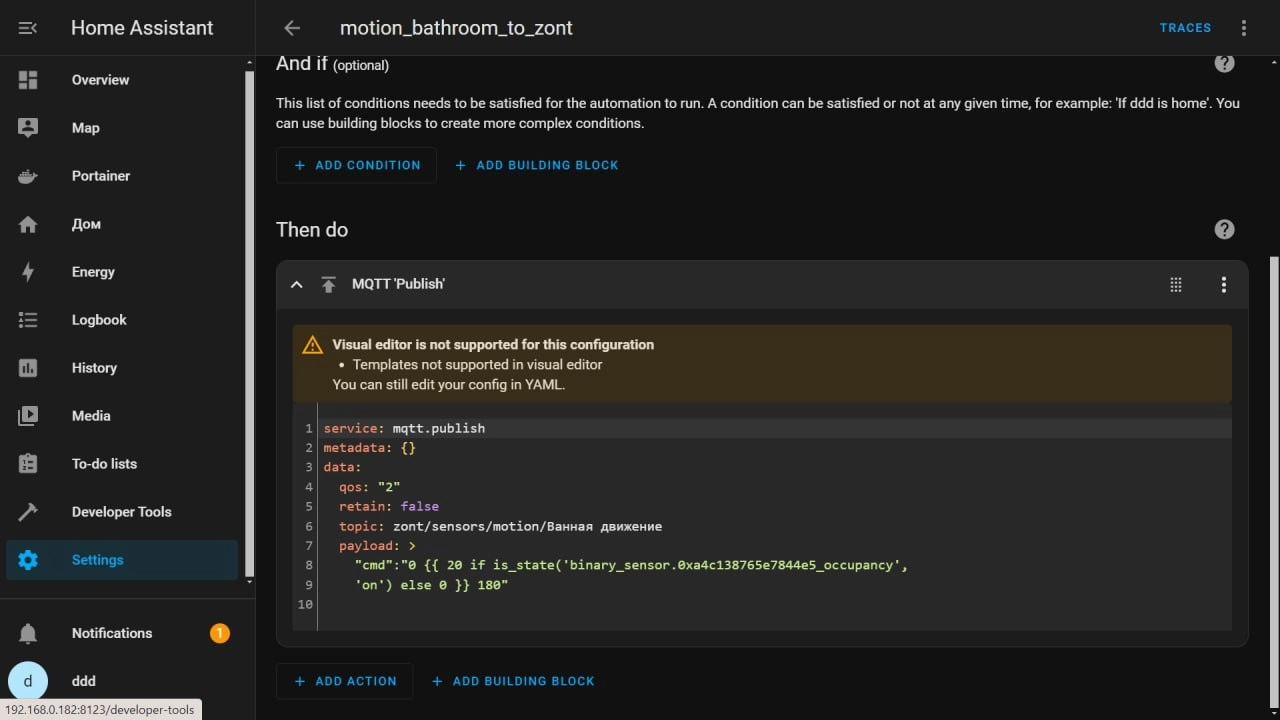

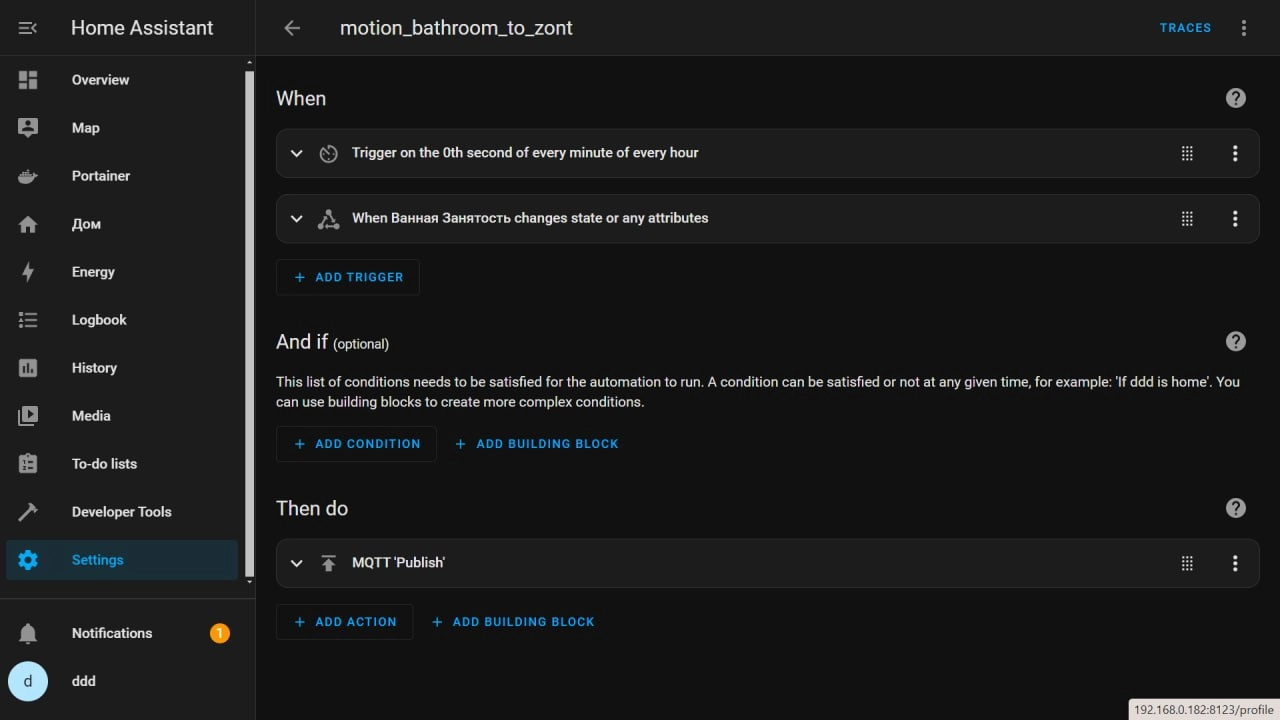

Пример трансляции датчика движения из HA в ZONT

service: mqtt.publish

metadata: {}

data:

  qos: "2"

  retain: false

  topic: zont/sensors/motion/Ванная движение

  payload: >

    "cmd":"0 {{ 20 if is_state('binary_sensor.0xa4c138765e7844e5_occupancy',

    'on') else 0 }} 180"

В ZONT настраивается виртуальный датчик - дискретный вход НЗ

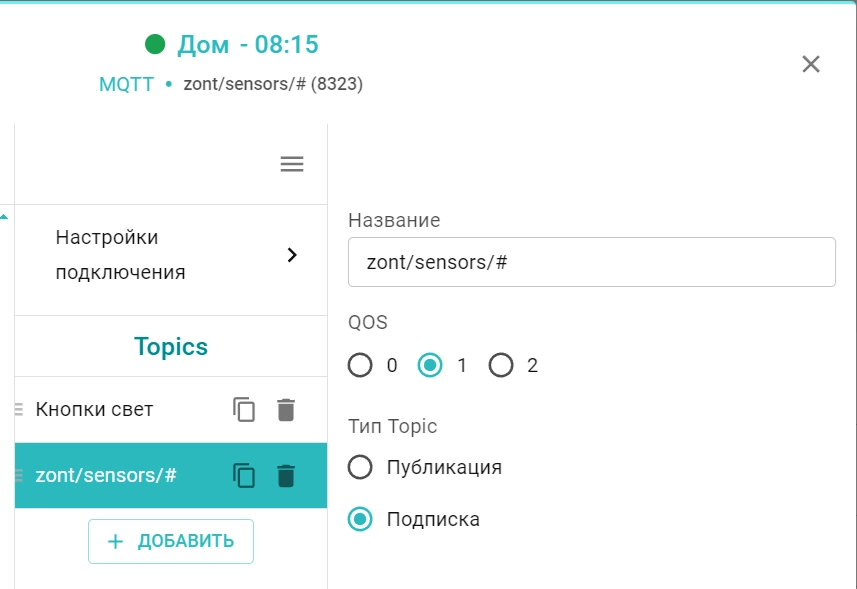

И топик для подписки

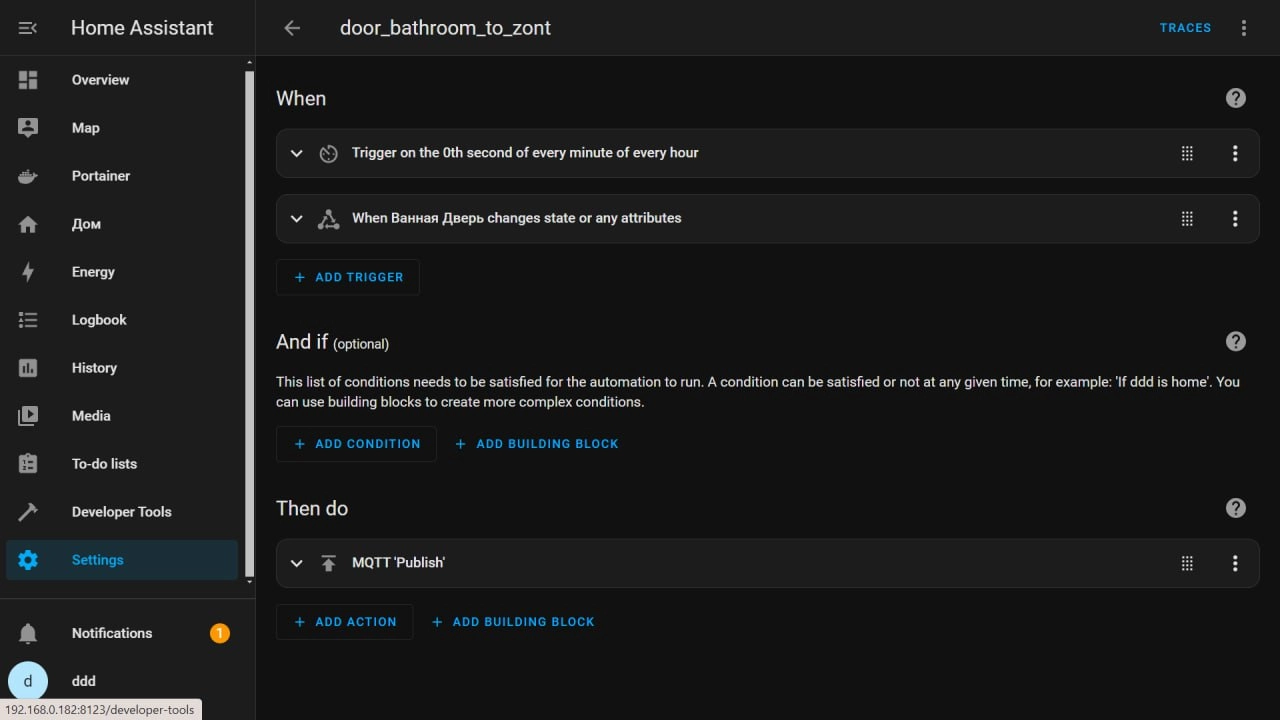

Пример трансляции датчика открытия двери из HA в ZONT

service: mqtt.publish

metadata: {}

data:

  qos: "2"

  retain: false

  topic: zont/sensors/door/Ванная дверь

  payload: >

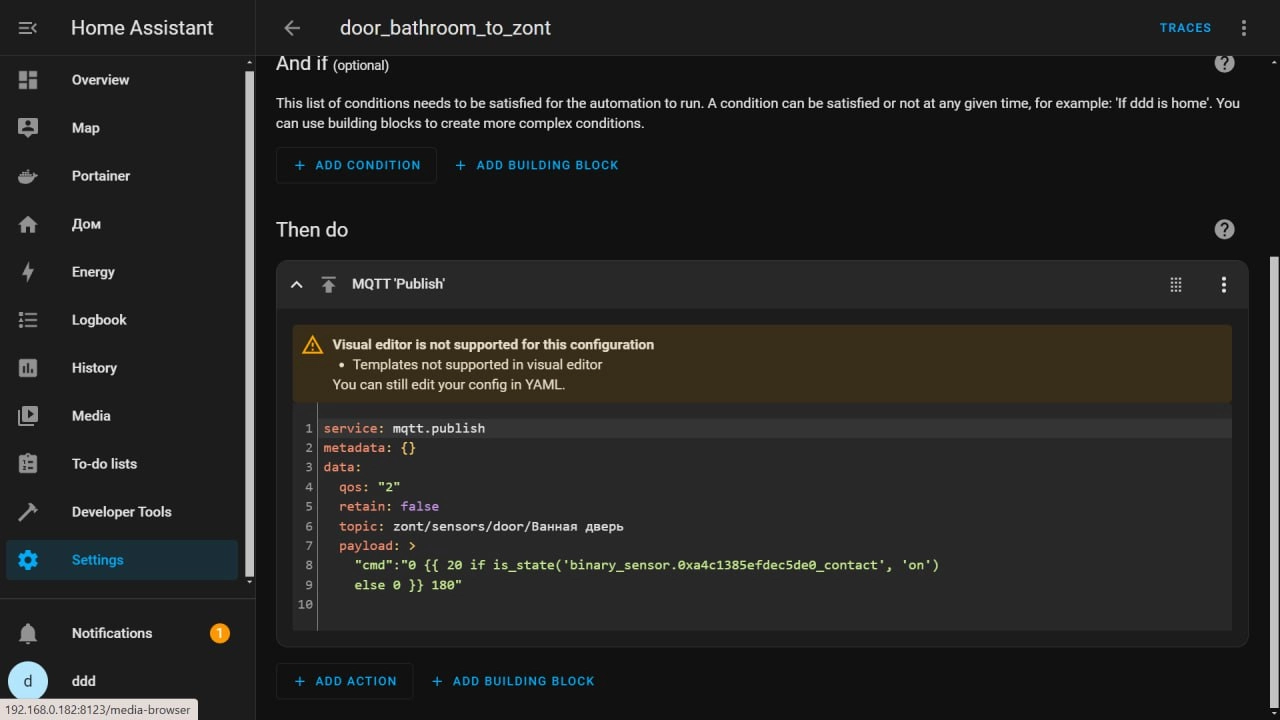

    "cmd":"0 {{ 20 if is_state('binary_sensor.0xa4c1385efdec5de0_contact', 'on')

    else 0 }} 180"

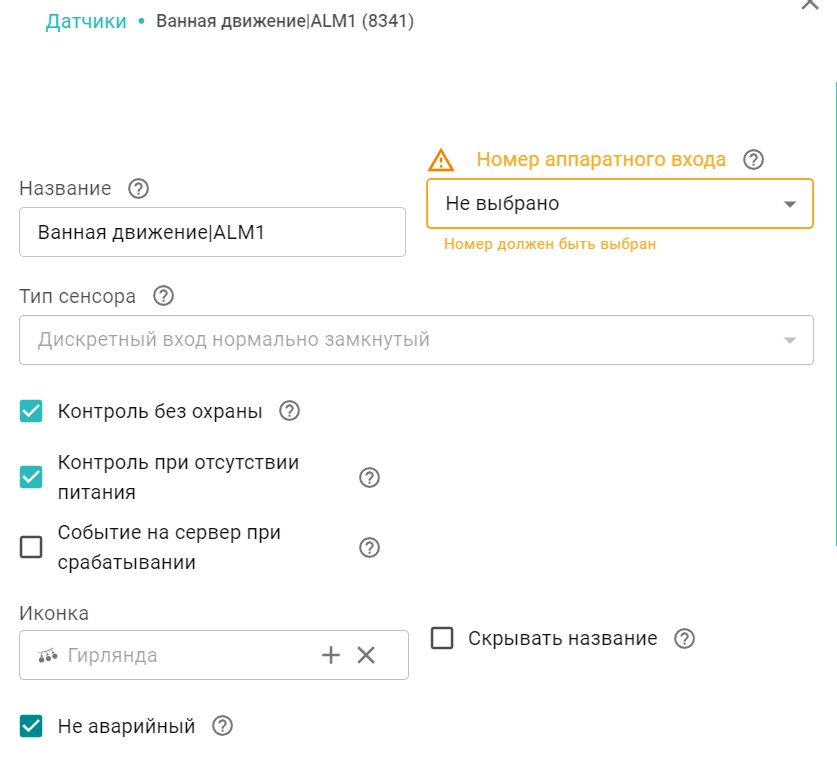

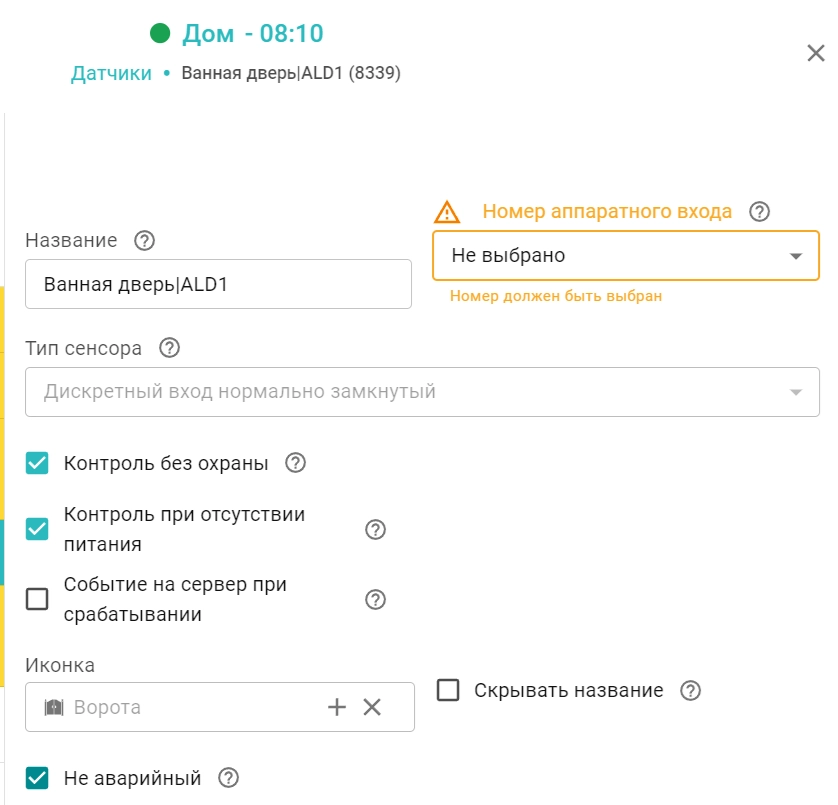

В ZONT настраивается виртуальный датчик - дискретный вход НЗ

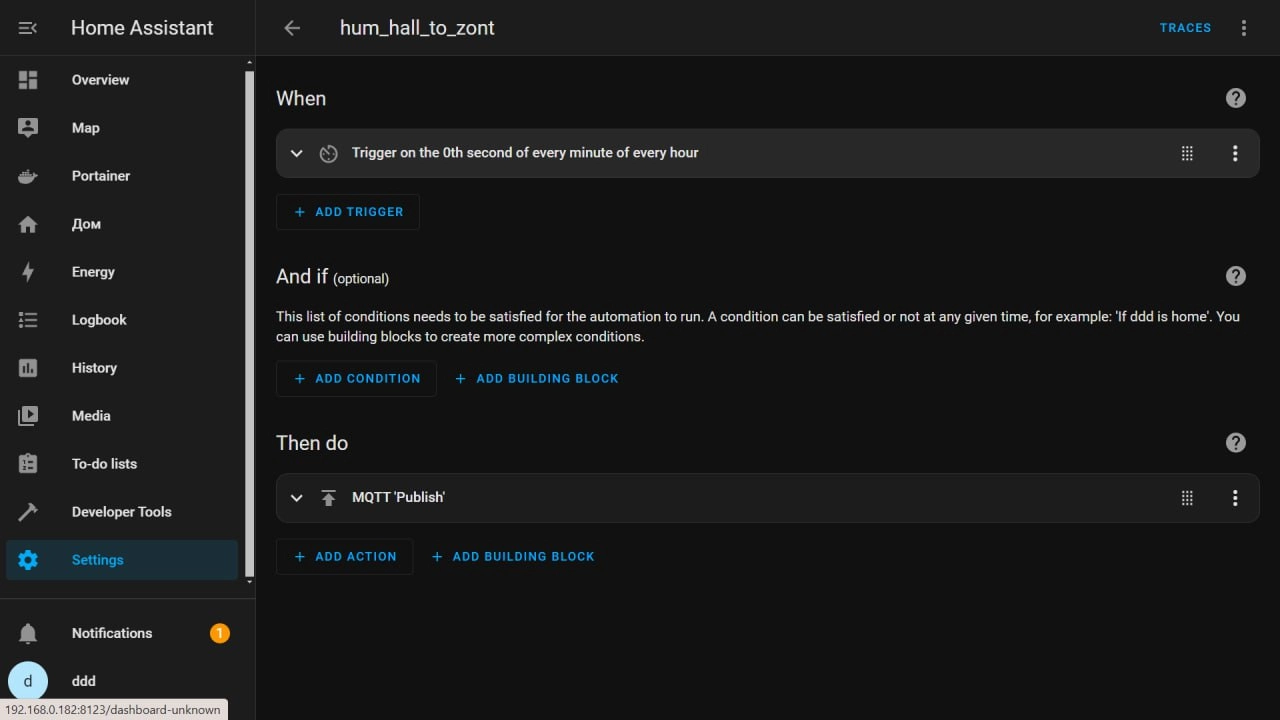

Пример трансляции датчика влажности из HA в ZONT

service: mqtt.publish

metadata: {}

data:

  qos: "2"

  retain: false

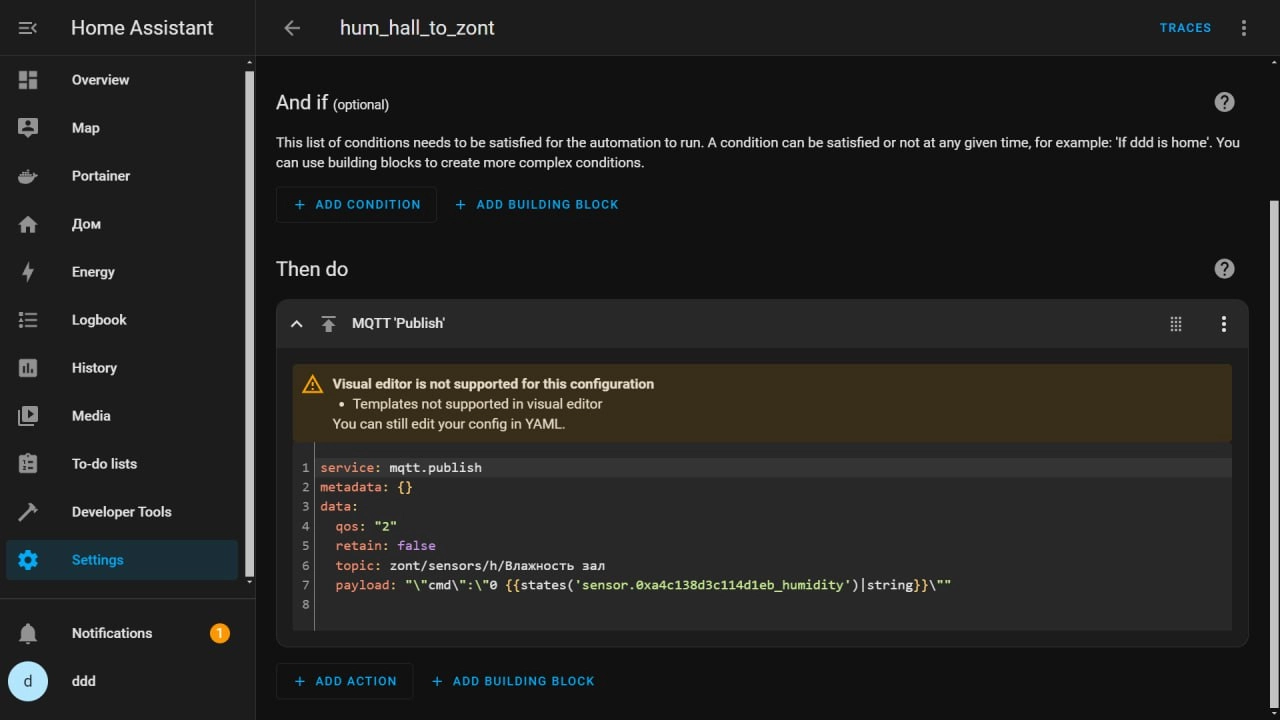

  topic: zont/sensors/h/Влажность зал

  payload: "\"cmd\":\"0 {{states('sensor.0xa4c138d3c114d1eb_humidity')|string}}\""

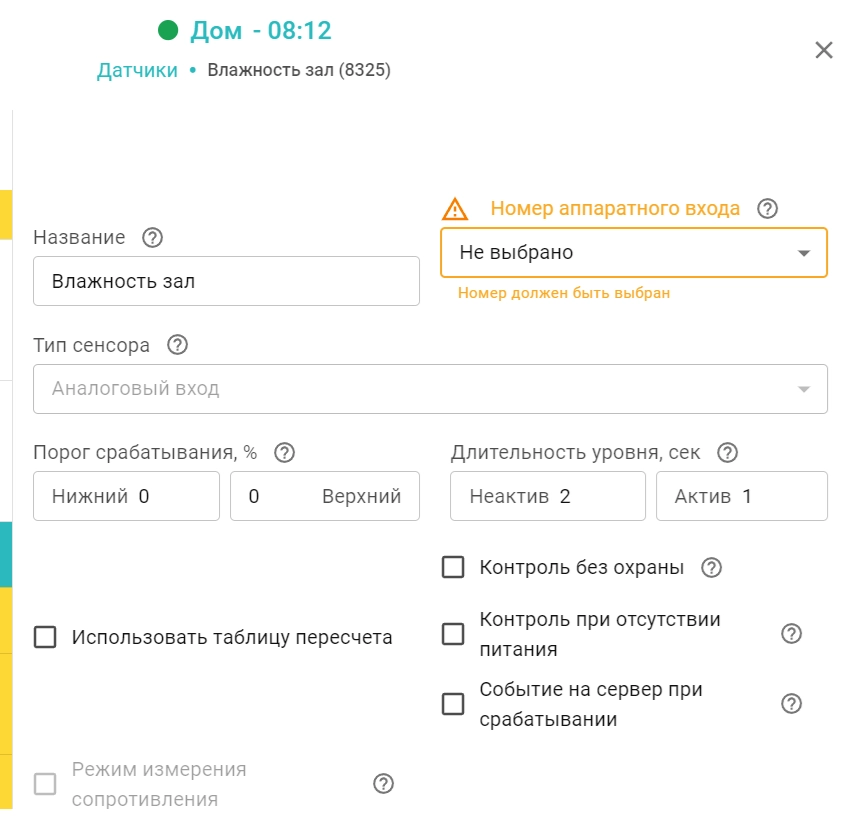

В ZONT настраивается виртуальный датчик - аналоговый вход

Пример трансляции датчика температуры из HA в ZONT

service: mqtt.publish

metadata: {}

data:

  qos: "2"

  retain: false

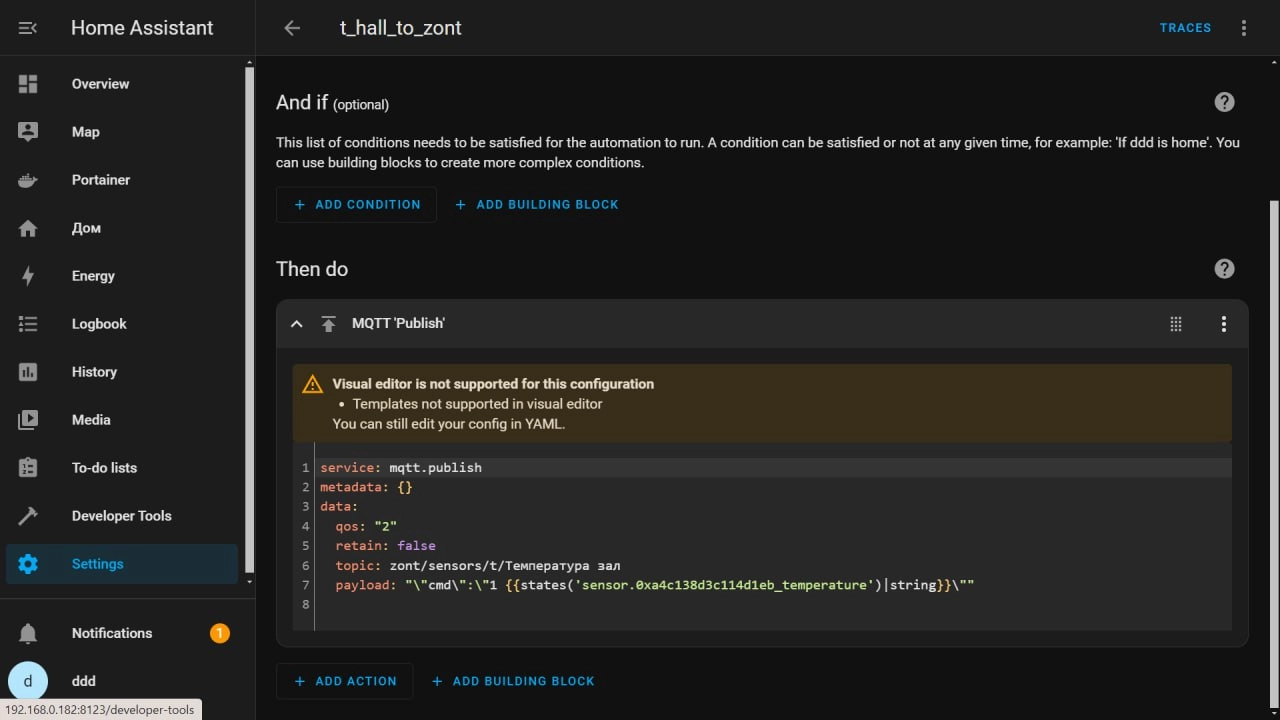

  topic: zont/sensors/t/Температура зал

  payload: "\"cmd\":\"1 {{states('sensor.0xa4c138d3c114d1eb_temperature')|string}}\""

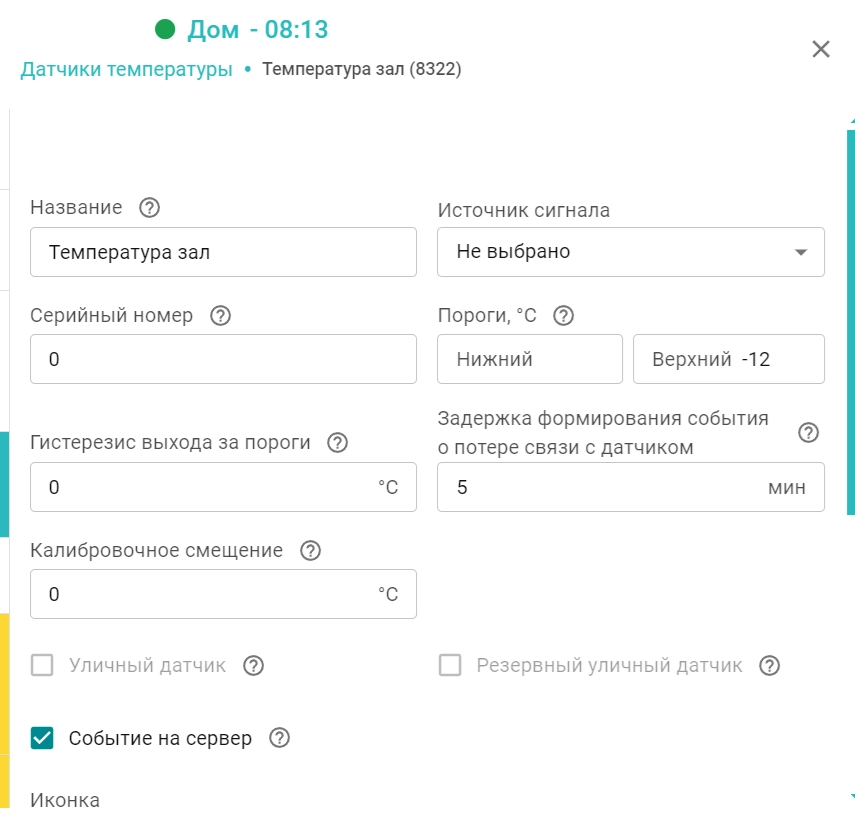

В ZONT настраивается цифровой датчик температуры

Пример организации синхронизации  кнопок ZONT и switch (например выключателей) HA

Например, чтобы можно было управлять ZigBee выключателями как из HA так и из ZONT.

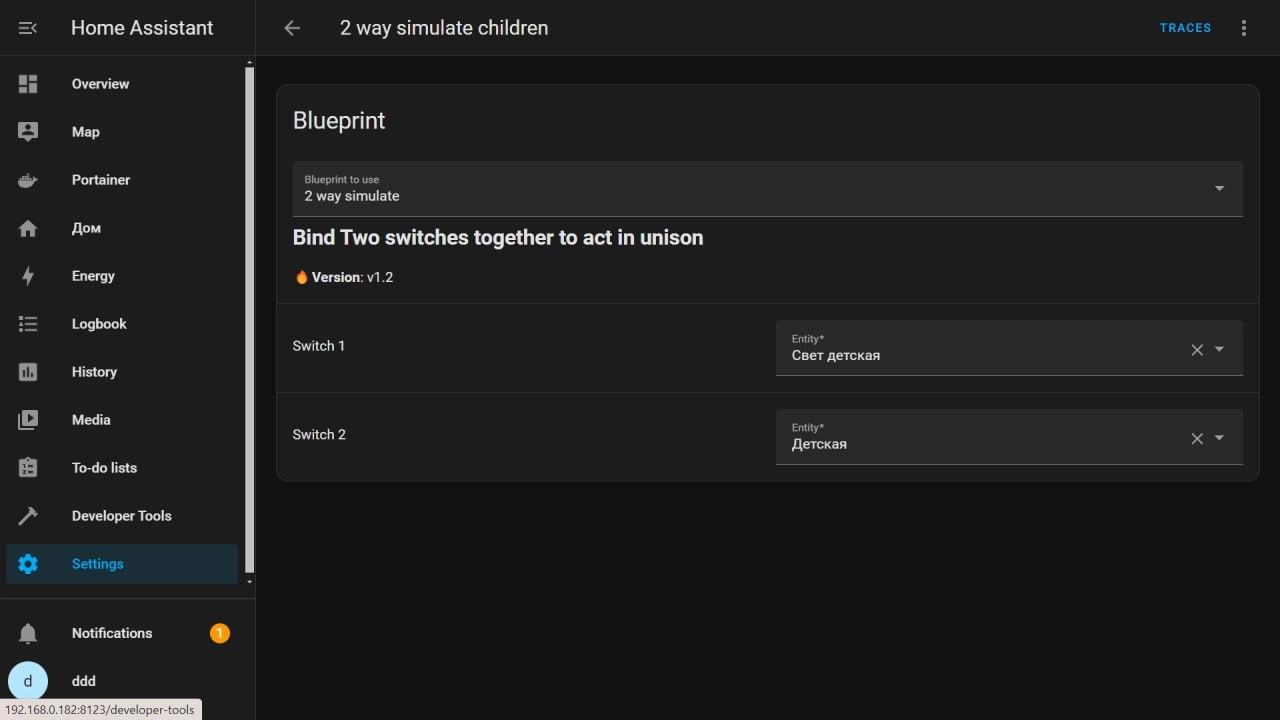

Использовался BluePrint

path: haade-administrator/2-way-ha.yaml

В качестве параметров указываются - реальный выключатель и выключатель публикуемый из ZONT.

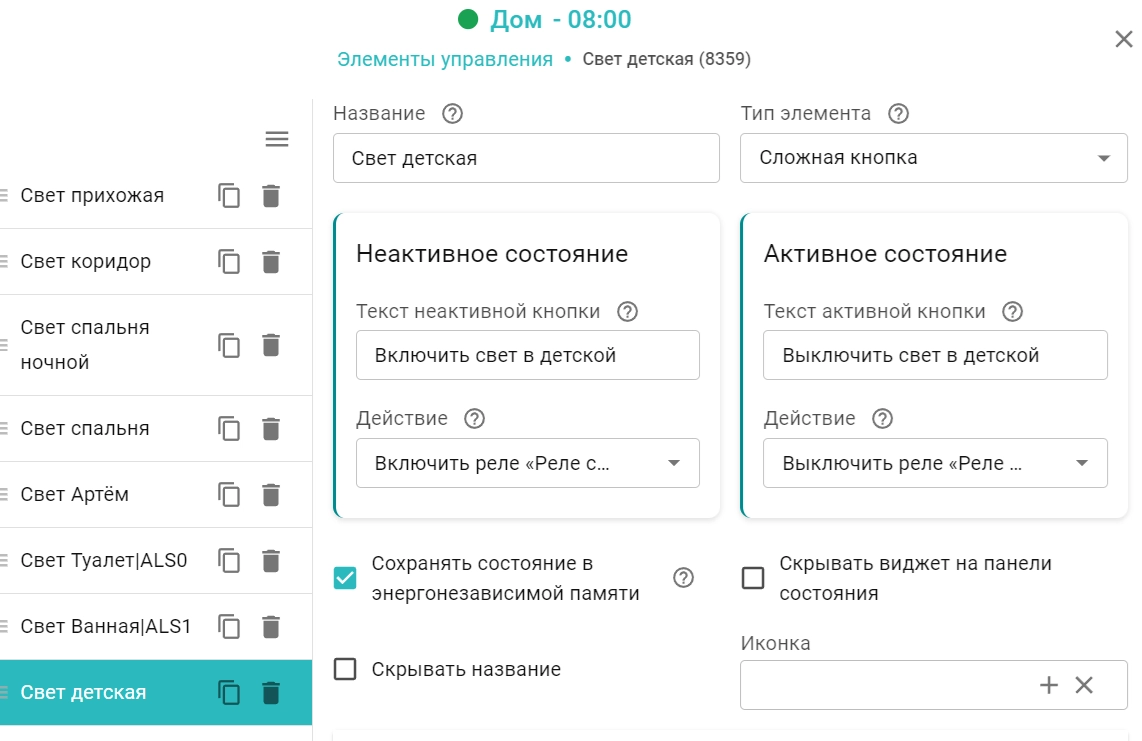

В ZONT настраивается элемент управления, который может управлять, например, виртуальным реле (с не назначенным выходом ), настраивается его публикация в MQTT в формате Home Assistant.
